AI Live Monitor の使用

モデルの精度を確認するには：

  1. Renesas AI > Reality AI > Show View > Reality AI Live Monitor に移動します。

    AI Live Monitor

    重要: 続行する前に Data Storage Tool を切断してください。

  2. Settings セクションの Project フィールドには、現在選択されているプロジェクトの名前が表示されます。 Device Code Generation

  3. Device Code Generation... をクリックして、Device Code Generation ポップアップを開きます。

    • モデル推論メソッドの後、Data Shipper の前に、RM_RAI_DATA_SHIPPER_Write メソッドを挿入します。
    • ポップアップ内の Copy to Clipboard ボタンを使用してコードをコピーし、それに応じて追加します。

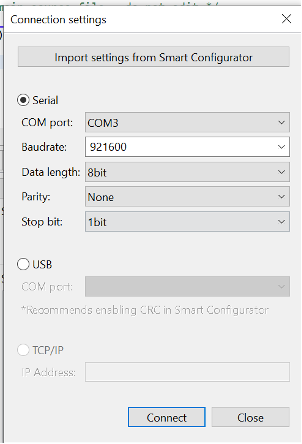

  4. Data Connection… をクリックして、接続パラメータを設定します。 Connection Settings ポップアップが表示されます。 Connection settings

  5. Import setting from Smart Configurator をクリックします。 これにより、Smart Configurator から定義済みの接続パラメータ（インスタンスID、チャンネル、名前、フォーマット）が取得され、手動入力エラーが最小限に抑えられ、ハードウェア設定との互換性が確保されます。

接続のセットアップ​

  1. 適切な接続タイプを選択します：

    a. Serial Connection (Serial ラジオボタンを選択)

    • COM port: 接続されたデバイスに割り当てられた通信ポートを選択します。
    • Baudrate: データ転送速度を定義します。高いレート（例：921600）はより高速な転送を可能にします。
    • Data Length: 各パケットのビット数（通常は8ビット）。
    • Parity: エラーチェックオプション（None, Even, Odd）。
    • Stop Bit: データパケットの終わりを定義します。通常は1ストップビット、低速接続の場合は2。

    b. USB Connection (USB ラジオボタンを選択)

    • COM port: 必要なポートを選択します。
    • 推奨事項: データの完全性のために、Smart Configurator で CRC (Cyclic Redundancy Check) を有効にします。

    c. TCP/IP Connection (TCP/IP ラジオボタンを選択)

    • IP Address: ネットワーク経由での通信を可能にするために、デバイスに割り当てられたネットワークIPアドレスを入力します。

  2. Connect をクリックして、ライブモデル予測を開始します。

  3. Interference Output（推論出力） セクションで、ドロップダウンから Interference Module（推論モジュール）を選択します。 選択したモジュールに基づいて、Class Map に結果が表示されないか、特定のクラスが表示されます。

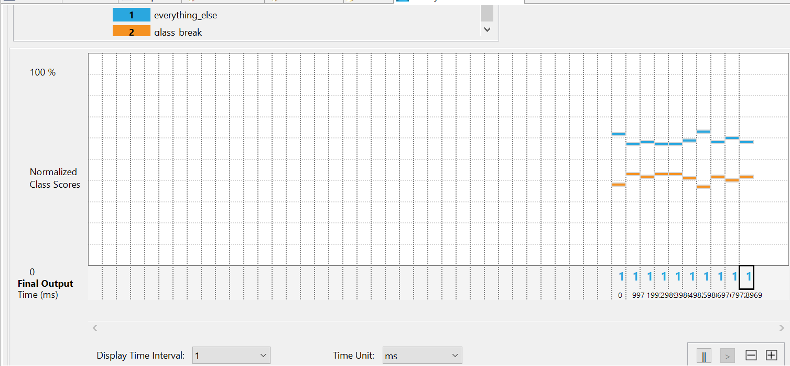

  4. Live Model Prediction Graph は、Y軸に正規化されたクラススコア（0〜100%）、X軸に最終出力時間（ms）を視覚化します。 Live Model Prediction Graph for Classifier model

調整可能なパラメータ​

以下のパラメータを使用してグラフ表示を変更します：

  • Display Time Interval: ドロップダウンから1〜10の時間間隔を選択します。
  • Time Unit: 秒 (s)、ミリ秒 (ms)、マイクロ秒 (µs)、またはナノ秒 (ns) から時間単位を選択します。
  • Chart Style: グラフスタイルを選択します：Stacked Chart（積み上げグラフ）、Bar Chart（棒グラフ）。回帰ユースケースの場合は、Line chart（折れ線グラフ）が選択されます。

グラフコントロールボタン​

  • Pause (||): ライブグラフの更新を停止します。
  • Play (>): ライブグラフの更新を再開します。
  • Zoom Out (-): ズームレベルを下げて広範囲を表示します。
  • Zoom In (+): ズームを上げて詳細を表示します。
  • Reset: グラフをデフォルトのズームとライブ更新状態にリセットします。

Save をクリックして、データをCSVファイルとしてローカルにエクスポートします。System Explorer でファイルを表示することもできます。

  1. Result セクションで以下を確認します：
  • Total Monitored Time: モデル監視の期間。
  • Last Predictions Interval Time: 最新の予測間隔の期間。
  • Average Predictions Interval Time: 予測間の平均時間。
