连接到 Reality AI Tools

按照以下步骤验证 Reality AI 并配置数据捕获。

通过 Reality AI 验证​

  1. 导航至 Renesas AI > Reality AI > Reality AI Authentication。

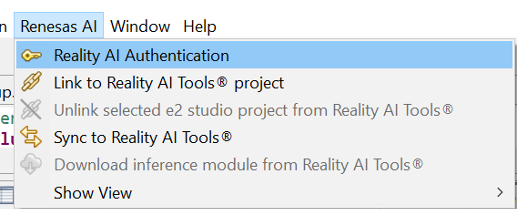

Renesas AI 验证

  1. 点击 Add 输入 API 密钥并连接您的帐户。

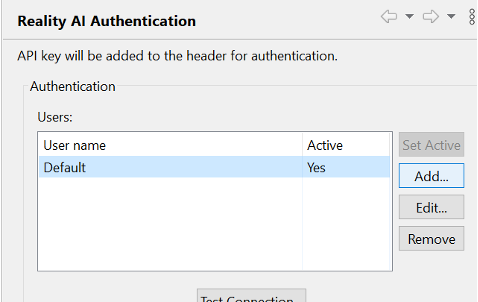

添加 API 密钥

  1. 从您帐户中的 Reality AI Tools – API Key 复制 API 密钥。

Reality AI Tools – API 密钥

  1. 返回 IDE，输入名称，然后粘贴 API 密钥。 工具帐户现已连接到工作区。

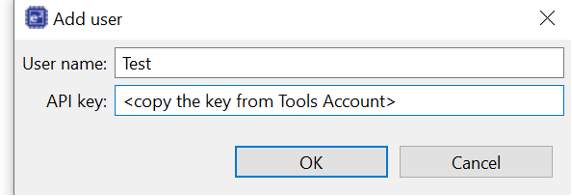

添加用户 – API 密钥

使用数据存储工具 (Data Storage Tool)​

要查看和捕获数据：

  1. 导航至 Renesas AI > Reality AI > Show View > Data Storage Tool。
  2. 在 Project 字段中，从下拉菜单中选择适当的项目。

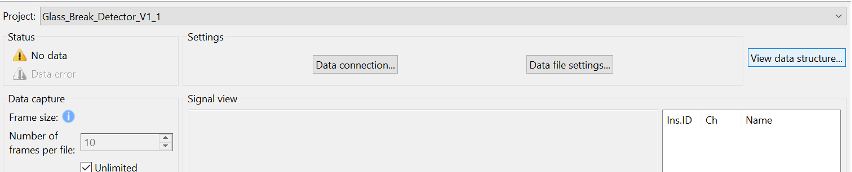

数据存储工具

  1. 点击 View data structure。 Data structure 弹出窗口打开，显示项目的数据配置。

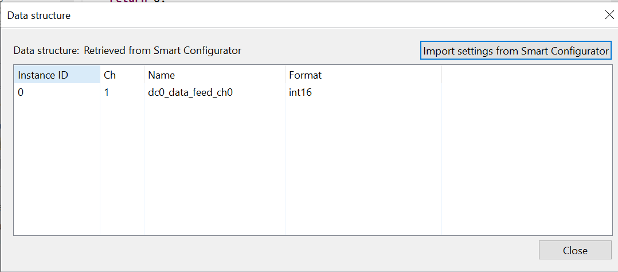

数据结构

  1. 点击 Import setting from Smart Configurator。 系统从 Smart Configurator 检索数据结构设置，并用相关详细信息更新表格。

    数据存储工具中的数据结构字段

    字段描述
    Instance ID标识数据馈送的特定实例。
    Ch代表为馈送分配的数据通道号。
    Name显示数据馈送的名称。
    Format定义用于馈送的数据类型格式，例如 Int16（16 位整数）。

  2. 在 Status 部分，检查诸如 No data 或 Data error 之类的指示器，这些指示器突出显示连接或数据流问题，以及指示已建立连接的 Receiving data。

  3. 在 Settings 部分，点击 Data connection… 配置连接参数。 出现 Connection Settings 弹出窗口。

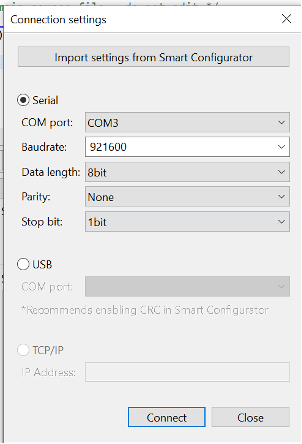

连接设置

  1. 点击 Import setting from Smart Configurator。 这将从 Smart Configurator 检索预定义的连接参数（实例 ID、通道、名称和格式），以确保与硬件设置兼容。

设置连接​

  1. 选择适当的连接类型：

    a. 串行连接 (Serial Connection)（选择 Serial 单选按钮）

    • COM port: 选择分配给设备的通信端口。
    • Baudrate: 定义数据传输速度（例如，921600 用于更快的传输）。
    • Data Length: 指定每个数据包的位数（通常为 8 位）。
    • Parity: 错误检查选项（None, Even, Odd）。
    • Stop Bit: 定义数据包的结束（1 或 2 位）。

    b. USB 连接（选择 USB 单选按钮）

    • COM port: 选择所需的通信端口。
    • 建议： 在 Smart Configurator 中启用 CRC 以确保数据完整性。

    c. TCP/IP 连接（选择 TCP/IP 单选按钮） 注意：在 v2.3 版本中可用

    • IP Address: 输入用于通过网络进行设备通信的网络 IP 地址。

  2. 在 Settings 部分，点击 Data file settings… 打开 File settings 弹出窗口：

    • Output format: CSV file 或 WAVE file
    • Sampling rate (Hz): 从下拉菜单中选择
    • Output folder: 选择保存捕获文件的文件夹
    • 点击 OK 应用。

  3. 点击 Connect。

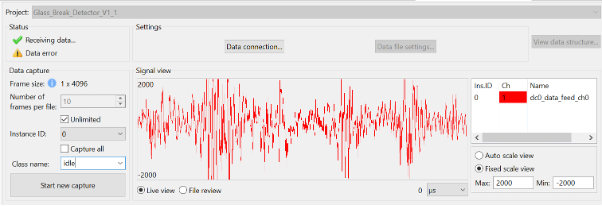

信号视图

  • 在 Signal view 中查看实时数据。
  • 选择 Line view 或 File view。
  • 设置 time unit（例如，微秒）。
  • 在右侧面板中查看 Instance ID, Channel (Ch), 和 Name。
  • 通过 Auto scale view 或 Fixed scale view 调整缩放。

  1. 在 Data capture 部分：

    • Frame size: 显示帧大小（不可编辑）。
    • Number of frames per file: 显示数量（不可编辑）。
    • Unlimited: 勾选以允许可变长度捕获。
    • Instance ID: 显示 ID。
    • Capture all: 捕获所有可用数据。

  2. 在 Class Name 字段中输入有意义的名称。

  3. 点击 Start new capture 开始。

  4. 在 Manage captured data files 中查看捕获的元数据和文件描述：

    • Data file group: 创建、命名或删除组。
    • Data table: 查看详细信息（文件名、创建日期、大小、类名、采样率、状态）。
    • Action buttons:
      • 刷新
      • 选择所有数据
      • 将数据复制到组
      • 删除
      • 编辑元数据
    • Editor path: 输入外部编辑的路径。

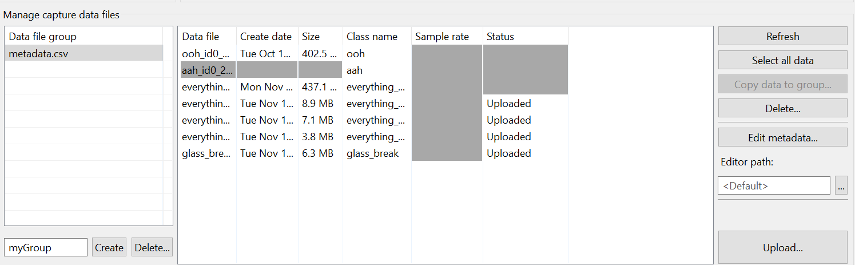

管理捕获数据文件

  1. 点击 Upload 将收集的数据传输到 Reality AI Tools。

参考： 如果您需要进一步的指导，请参阅创建帐户时提供的教程，或联系 rai-cs@dm.renesas.com。

下载和同步模型​

创建模型后，导航至 Renesas AI > Download inference module from Reality AI Tools 以下载并同步导出的模型到 e2 studio 进行集成。

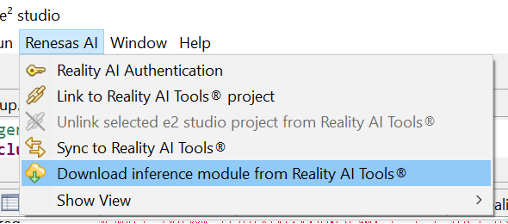

下载推理模块
